Mae systemau awtomeiddio ffatri heddiw yn dibynnu ar offeryniaeth ddiwydiannol gywir y gellir ei hailadrodd i droi offer mecanyddol annibynnol yn llinellau cynhyrchu craff, sefydlog llawn. Ar draws prosesu bwyd a diod, sypynnu cemegol, trin dŵr, pecynnu, a chydosod awtomataidd, mae perfformiad awtomeiddio cyson bob amser yn dibynnu ar ddata maes dibynadwy a rheoli prosesau dolen gaeedig.
Nid yw'r rhan fwyaf o faterion ansefydlogrwydd awtomeiddio cylchol yn cael eu hachosi gan resymeg PLC diffygiol neu fethiant mecanyddol. Maent yn deillio o setiau offer anghyflawn a dyfeisiau maes sydd wedi'u paru'n wael. Offeryniaeth goll neu anghywir yn arwain at ddrifftio paramedrau proses, amser segur heb ei gynllunio, ac ansawdd cynnyrch anghyson. Ar gyfer rheolwyr peiriannau, integreiddwyr systemau, a thimau caffael, mae dealltwriaeth gadarn o offerynnau diwydiannol craidd a defnydd priodol yn y maes yn hanfodol ar gyfer adeiladu llinellau awtomataidd cadarn, cynnal a chadw isel.
Mae'r canllaw maes ymarferol hwn yn amlinellu'rofferynnau diwydiannol hanfodol ar gyfer ffatri safonolsystemau awtomeiddio. Mae'n dadansoddi swyddogaethau dyfeisiau craidd, achosion defnydd byd go iawn, parau offer cyffredin, ac arferion gorau profedig o ran defnyddio. Mae'r cynnwys wedi'i ysgrifennu o brofiad peirianneg ymarferol i helpu timau i ddylunio pensaernïaeth awtomeiddio cost-effeithiol safonol ar gyfer adeiladau newydd ac uwchraddio llinellau presennol.
Pam mai Offerynnau Diwydiannol yw Sylfaen Awtomeiddio Ffatri
Ni all rheolwyr ac actiwadyddion mecanyddol yn unig gynnal awtomeiddio dibynadwy. Mae pob addasiad awtomataidd, cyd-gloi a chywiro proses yn dibynnu ar ddata corfforol amser real o'r maes. Mae offerynnau diwydiannol yn gweithredu fel rhwydwaith synhwyraidd ffatri glyfar, gan ddal tymheredd, pwysau, llif, lefel, lleoliad, a gwerthoedd cyflymder i gefnogi rheoleiddio awtomatig, brawychus diogelwch, a chofnodi data gweithredol.
Heb offeryniaeth benodol, mae offer awtomataidd yn gweithredu'n ddall. Mae gweithredwyr yn colli gwelededd proses amser real, ac nid oes gan systemau rheoli adborth dilys ar gyfer tiwnio dolen gaeedig. Mae'r canlyniad yn cynnwys paramedrau proses ansefydlog, ymyrraeth â llaw gormodol, cyfraddau methiant uwch, ac anhawster cynnal ansawdd cyson a chydymffurfiaeth reoleiddiol.
Offerynnau Diwydiannol Craidd Mae angen System Awtomeiddio Pob Ffatri
Mae'r categorïau offeryn isod yn cwmpasu bron yr holl ofynion monitro a rheoli ar gyfer awtomeiddio ffatri cyffredinol. Mae pob math o ddyfais yn cyflawni rôl unigryw mewn sefydlogrwydd prosesau, amddiffyn diogelwch, a rheoli planhigion deallus.

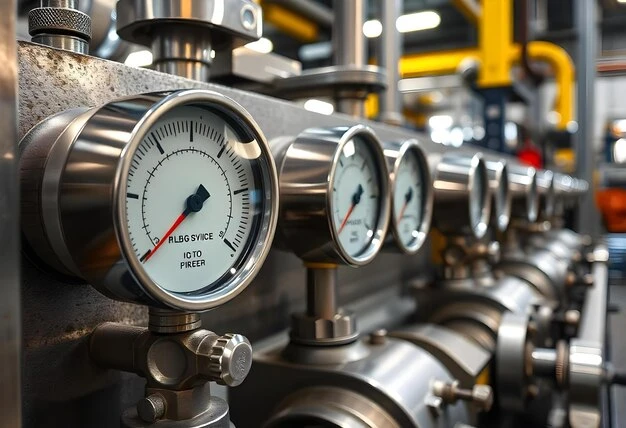

1. Synwyryddion Proses Ddiwydiannol
Synwyryddion proses yw sylfaen pen blaen unrhyw system awtomeiddio. Maent yn trosi newidiadau prosesau ffisegol yn signalau trydanol mesuradwy y mae llwyfannau PLC a SCADA yn eu dehongli ac yn gweithredu arnynt. Mae mathau cyffredin yn cynnwys tymheredd, pwysedd, llif, lefel, agosrwydd, a synwyryddion ffotodrydanol.
Mae synwyryddion tymheredd fel RTDs a thermocyplau yn monitro tymereddau offer a chyfryngau i atal gorboethi a rheoleiddio cylchoedd gwresogi/oeri. Mae synwyryddion pwysau yn diogelu piblinellau a llongau rhag amodau gorbwysedd. Mae synwyryddion lefel a llif yn sefydlogi bwydo deunydd ac yn prosesu trwybwn. Mae synwyryddion agosrwydd a ffotodrydanol yn canfod lleoliad rhannau, cyfrif cynhyrchion, ac yn sbarduno symudiad peiriant dilyniannol.
Mae cywirdeb awtomeiddio cyffredinol a chyflymder ymateb yn dibynnu'n llwyr ar berfformiad synhwyrydd. Mae synwyryddion gradd isel neu wedi'u nodi'n anghywir yn achosi oedi signal, drifft mesur, a sbarduno ffug, sy'n tanseilio sefydlogrwydd llinell a thrwybwn cynhyrchu yn uniongyrchol.
2. Trosglwyddyddion Diwydiannol
Mae synwyryddion yn dal signalau maes crai, tra bod trosglwyddyddion yn cyflyru'r mewnbynnau gwan hyn i mewn i signalau bws safonol 4-20mA neu ddigidol sy'n addas ar gyfer trosglwyddo pellter hir a chaffael system. Mae fersiynau nodweddiadol yn cynnwys trosglwyddyddion tymheredd, pwysedd, lefel a llif.
Mewn amgylcheddau ffatri nodweddiadol, mae dyfeisiau maes yn lledaenu ar draws ardaloedd eang. Mae signalau synhwyrydd amrwd yn diraddio'n hawdd oherwydd ymwrthedd cebl ac ymyrraeth electromagnetig. Mae trosglwyddyddion yn ynysu, yn chwyddo ac yn sefydlogi'r signalau hyn i gadw cywirdeb mesur ar draws rhediadau cebl hir. Mae'r rhan fwyaf o fodelau hefyd yn cefnogi arddangos lleol a monitro o bell, gan eu gwneud yn anhepgor ar gyfer caffael data diwydiannol safonol.
3. Gyriannau Amlder Amrywiol (VFDs)
Mae gyriannau amledd amrywiol (VFDs) yn gweithredu fel dyfeisiau rheoli modur craidd mewn awtomeiddio modern. Trwy addasu amlder allbwn a foltedd, mae VFDs yn darparu rheoleiddio cyflymder di-gam, cychwyn modur meddal, a rheolaeth trorym deinamig. Yn wahanol i weithrediad cyflymder sefydlog, mae VFDs yn cyfateb allbwn moduron i alw prosesau amser real.
Mae VFDs yn cael eu defnyddio'n eang ar gludwyr, pympiau proses, ffaniau awyru, ac offer cymysgu. Maent yn lleihau straen mecanyddol yn ystod cychwyn a gweithredu, yn ymestyn bywyd gwasanaeth offer, ac yn lleihau'r defnydd o ynni segur. Mae amddiffyniad integredig yn erbyn gorlif, gorfoltedd, gorlwytho a gorboethi hefyd yn gwella diogelwch gweithredol cyffredinol yn sylweddol.
4. Rhyngwynebau Peiriant Dynol AEM
Mae AEM yn creu rhyngwyneb hollbwysig rhwng gweithredwyr a systemau rheoli awtomataidd. Maent yn delweddu data PLC ac yn trosi mewnbynnau llaw yn orchmynion rheoli gweithredadwy. Nid oes unrhyw linell awtomataidd yn gyflawn heb ddelweddu lleol; mae dibynnu ar raglennu backend yn unig yn creu tagfeydd gweithredol ac ymateb araf i fai.
Mae AEMau modern yn cefnogi delweddu data amser real, addasu paramedr ar y safle, trosolwg o statws offer, rhybuddion namau naid, a dadansoddi tueddiadau. Gall gweithredwyr addasu gosodiadau proses, adolygu logiau amser rhedeg, a gwneud diagnosis o faterion heb fynediad uniongyrchol PLC. Mae gweithredu dibynadwy AEM yn symleiddio gweithrediad dyddiol ac yn lleihau'r amser segur a achosir gan gamgymeriadau tiwnio â llaw.
5. Fforch Tiwnio a Switsys Terfyn Diogelwch
Mae angen offer diogelwch pwrpasol ar bob llinell awtomataidd i liniaru risgiau gweithredol. Mae switshis lefel fforch tiwnio a switshis terfyn mecanyddol yn darparu amddiffyniad dibynadwy ar sail trothwy ar gyfer tanciau proses a pheiriannau symud.
Mae switshis fforch tiwnio yn atal gorlif tanciau ac yn pwmpio amodau rhediad sych mewn llongau clustogi a storio. Mae switshis terfyn yn monitro ystodau teithio mecanyddol i osgoi gwrthdrawiad a difrod gor-strôc. Mae'r dyfeisiau diogelwch arwahanol hyn yn gweithio ochr yn ochr â throsglwyddyddion parhaus i adeiladu haenau amddiffyn diangen, gan leihau risgiau methiant mewn amgylcheddau awtomeiddio heb oruchwyliaeth.
6. Cofnodwyr Data a Mesuryddion Diwydiannol
Mae cofnodwyr di-bapur a mesuryddion panel digidol yn darparu delweddu data lleol ac archifo paramedr hanesyddol. Mewn gweithgynhyrchu swp, mae cofnodi data cyson yn cefnogi olrhain ansawdd, optimeiddio prosesau, ac archwiliadau diogelwch trydydd parti.
Mae'r offerynnau hyn yn dal data tymheredd, pwysau, llif a lefel yn annibynnol, gan gadw cofnodion proses gyflawn hyd yn oed yn ystod amser segur system uchaf. Maent yn ofynion safonol ar gyfer safleoedd gweithgynhyrchu bwyd, fferyllol, cemegol a manwl gyda phrotocolau cydymffurfio llym.
Rhesymeg Cydweddu Offeryn Safonol ar gyfer Senarios Ffatri Awtomataidd Nodweddiadol
Mae angen gosodiad offeryn wedi'i deilwra ar gyfer pob llif gwaith awtomeiddio. Mae cyfluniadau generig neu or-fanwl yn arwain at wastraffu cyllideb, tra bod systemau heb ddigon o gyfarpar yn creu bylchau proses ac ansefydlogrwydd. Isod mae cyfuniadau offeryn a brofwyd yn y maes ar gyfer senarios awtomeiddio diwydiannol cyffredin.
Llinellau Cynhyrchu Piblinellau Parhaus
Mae llinellau piblinellau parhaus yn dibynnu ar dymheredd, pwysau a throsglwyddyddion llif ar gyfer monitro prosesau amser real. Mae VFDs yn addasu cyflymder llinell ac allbwn pwmp yn ddeinamig i gyfateb i'r galw trwybwn. Mae AEM yn darparu delweddu statws byw, tra bod cofnodwyr data yn archifo paramedrau hanfodol i gynnal amodau rhedeg cyson.
Gweithdai Swp-Ddefnyddio a Ffurfio
Mae sypynnu a fformiwleiddio cywir yn dibynnu ar drosglwyddyddion lefel a llif ar gyfer dosio cynhwysion manwl gywir. Mae switshis fforch tiwnio yn ychwanegu cydgloeon lefel uchel/isel i atal gorlif, newyn ac anghysondeb materol. Mae adborth offeryn sefydlog yn gwella ailadroddadwyedd swp yn uniongyrchol ac yn lleihau cyfraddau diffygion.
Systemau Ategol Amgylcheddol a Chyfleustodau
Mae systemau cyfleustodau planhigion, gan gynnwys cyflenwad dŵr, gwacáu, a HVAC, yn defnyddio synwyryddion tymheredd a phwysau wedi'u paru â VFDs ar gyfer rheoli gwyntyll a phwmp deallus. Mae gweithrediad cyflymder amrywiol yn cynnal amodau amgylcheddol sefydlog tra'n lleihau'r defnydd o ynni sylfaenol.
Camgymeriadau Defnyddio Offeryn Cyffredin mewn Awtomeiddio Ffatri
Mae llawer o brosiectau integreiddio awtomeiddio yn dioddef o ansefydlogrwydd parhaus oherwydd arferion manyleb offer gwael. Goruchwyliaeth gyffredin yw gor-fuddsoddi mewn PLCs a chaledwedd mecanyddol tra'n tanamcangyfrif pwysigrwydd synhwyro pen blaen cywir. Mae hyn yn creu anghydweddiad critigol: rhesymeg reoli fanwl gywir wedi'i pharu â data maes gwyrgam.
Mater aml arall yw amrediad amhriodol. Mae ystodau mesur rhy fawr yn lleihau cydraniad rheolaeth, tra bod ystodau rhy fach yn sbarduno larymau gor-gyfyngiad diangen. Yn ogystal, mae methu â gweithredu mesurau ynysu signal a gwrth-ymyrraeth yn achosi fflachio data mewn amgylcheddau gweithdy EMI uchel, gan arwain at benderfyniadau rheoli anghywir.
FAQ
Beth yw'r offerynnau mwyaf hanfodol ar gyfer awtomeiddio ffatri sylfaenol?
Mae llinellau cynhyrchu awtomataidd sylfaenol yn gofyn am synwyryddion proses, trosglwyddyddion cyfatebol, rheolaeth cyflymder VFD, a rhyngwynebau gweithredwr AEM. Ar gyfer gweithrediad cydymffurfiol, risg isel, mae switshis diogelwch a chofnodwyr data yn ychwanegiadau a argymhellir yn gryf.
Sut mae offerynnau diwydiannol yn gwella effeithlonrwydd awtomeiddio ffatri?
Mae offeryniaeth o ansawdd uchel yn galluogi awtomeiddio dolen gaeedig ddibynadwy. Mae'n lleihau addasiadau â llaw, yn sefydlogi paramedrau proses, yn lleihau amser segur heb ei gynllunio, ac yn cefnogi mireinio proses sy'n cael ei yrru gan ddata. Y canlyniad terfynol yw allbwn mwy cyson ac effeithlonrwydd gweithredol cyffredinol uwch.
Pam mae angen trosglwyddyddion a synwyryddion ar systemau awtomeiddio?
Mae synwyryddion yn dal darlleniadau corfforol amrwd, ond mae angen cyflyru'r signalau gwan hyn ar gyfer amgylcheddau diwydiannol. Mae trosglwyddwyr yn chwyddo, ynysu, ac yn safoni data ar gyfer trosglwyddo pellter hir sefydlog a chaffael rheolyddion dibynadwy. Mae'r ddau fath o ddyfais yn gweithio ar y cyd i ddarparu adborth maes cyson.
Casgliad
Nid ategolion eilaidd yw offerynnau diwydiannol - maen nhw'n ffurfio asgwrn cefn gweithredol awtomeiddio ffatri smart. Mae synwyryddion a throsglwyddyddion yn darparu data maes cywir; Mae VFDs yn galluogi rheoleiddio offer hyblyg; Mae AEM yn symleiddio llif gwaith peiriant dynol; mae switshis diogelwch a chofnodwyr data yn sicrhau cynhyrchiad diogel, archwiliadwy.
Mae dewis offerynnau priodol a defnydd systematig yn lleihau cyfraddau methiant awtomeiddio, torri costau cynnal a chadw hirdymor, a sefydlogi ansawdd y cynnyrch. Mae llinellau cynhyrchu ag offer da yn hanfodol ar gyfer uwchraddio gwybodaeth ffatri a gweithredu ynni-effeithlon cynaliadwy.
Os oes angen cyfluniad offeryn prosiect-benodol arnoch ar gyfer llinell awtomeiddio eich ffatri, rhannwch eich amodau proses, cynllun offer, ac amcanion rheoli. Gall ein tîm peirianneg ddarparu dewis offerynnau cost-effeithiol ac argymhellion integreiddio system wedi'u optimeiddio.
Cyfeiriadau
1. IEC 61131:2024. Mesur a Rheoli Proses Ddiwydiannol – Safonau Cyffredinol ar gyfer Offeryniaeth Awtomeiddio.
2. ISA-95:2023. Integreiddio System Rheoli Menter ar gyfer Awtomeiddio Ffatri.
3. Cymdeithas Ryngwladol Awtomatiaeth (ISA). (2025).Arferion Gorau ar gyfer Defnyddio Offeryn Maes mewn Gweithgynhyrchu Awtomataidd.
4. IFM Electronig. (2026).Llawlyfr Cais Synhwyrydd a Throsglwyddydd Diwydiannol ar gyfer Awtomeiddio Ffatri.
5. Siemens Automation Diwydiannol. (2025).VFD a Chanllawiau Paru Offerynnau Proses ar gyfer Ffatrïoedd Clyfar.
